Moduł POWER_BLOCK zawiera elementy służące do podłączenia do kontrolera zasilania oraz ustawienia stabilizacji napięcia wyjściowego na czytniki.


Zasadniczo kontroler TPM-K2 wymaga zasilania napięciem stałym 12V DC. Zasilanie należy doprowadzić do złącza POWER_IN.

W zależności od przyjętego rozwiązania elementy zabezpieczające (elektrozamki, zwory elektromagnetyczne) mogą być zasilane z tego samego źródła co kontroler lub można zastosować dla nich osobne źródło zasilania doprowadzone do złącza OTHER_PWR_IN 12/24V.

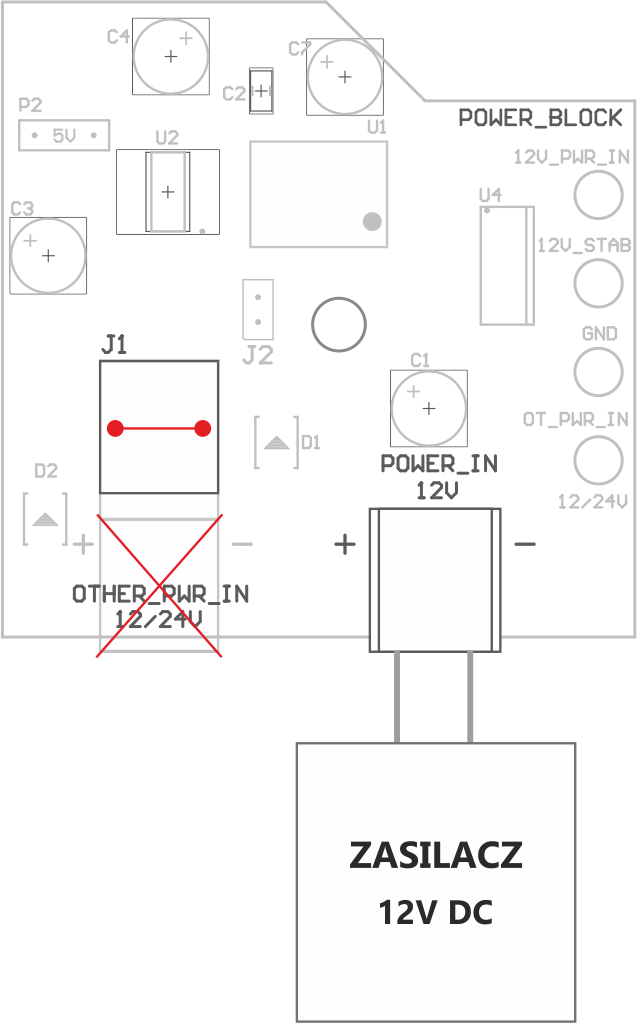

1. Sposób podłączenia zasilania łącznego dla kontrolera i elementów zabezpieczających przedstawia rys.8.



Rys.8


i Przed podłączeniem napięcia do złącza POWER_IN, należy założyć i ustawić zworkę na złączu J1.

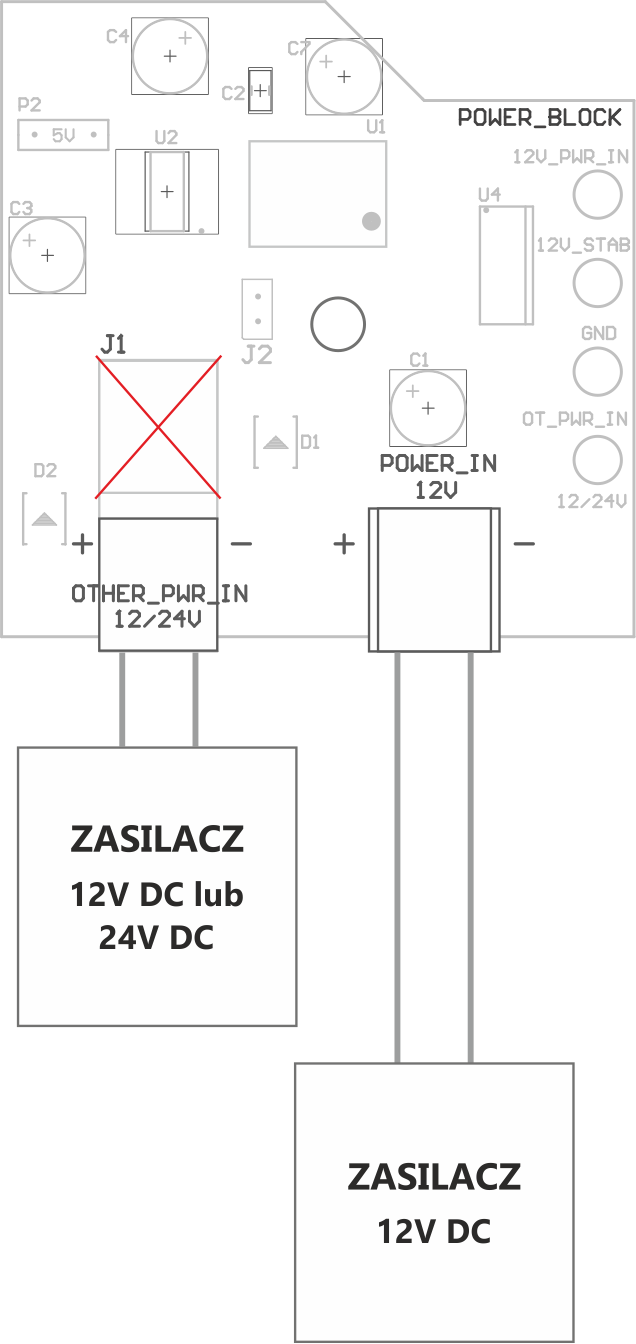

2. Sposób podłączenia głównego zasilania dla kontrolera i alternatywnego dla elementów zabezpieczających przedstawia rys.9.



Rys.9


Alternatywne zasilanie dla elementów zabezpieczających należy doprowadzić do złącza OTHER_PWR_IN_12/24V. Złącze J1 pozostaje puste.


3. Z uwagi na różną odporność czytników na spadki napięcia, kontroler TPM-K2 posiada możliwość stabilizowania napięcia wyjściowego na czytniki. Jeżeli zachodzi potrzeba ustabilizowania napięcia wyjściowego na czytniki na poziomie maksymalnym 12V, należy usunąć zworkę z złącza J2.
