Zalecenia ogólne:

- Montaż kontrolera może być wykonany tylko przez wykwalifikowany personel posiadający odpowiednie uprawnienia do instalacji i serwisowania tego typu urządzeń.

- Wszelkie prace związane z instalacją okablowania, podłączaniem okablowania do kontrolera, podłączaniem elementów zewnętrznych do kontrolera należy przeprowadzać przy wyłączonym zasilaniu, w przeciwnym wypadku może to doprowadzić do uszkodzenia urządzenia.

- Kontroler przeznaczony jest do montażu w obudowie zamkniętej wewnątrz pomieszczeń o temperaturze powyżej 00C.

- Nie wolno montować kontrolera w niewentylowanych szafkach itp. obudowach zamkniętych, a także w pomieszczeniach o nadmiernym zapyleniu lub wilgoci.

- Kontrolery powinny być lokalizowane w odległości nie mniejszej niż 1m od kabli i urządzeń wysokiego napięcia oraz innych urządzeń, które generują zakłócenia elektryczne.

- Kontroler zasilany jest prądem stałym o napięciu 12V.

- Jeżeli moc zasilacza jest odpowiednio duża, to może on zasilać kilka kontrolerów.


Dokonywanie samodzielnych napraw lub jakichkolwiek modyfikacji w kontrolerze bez autoryzacji przez producenta oznacza utratę praw wynikających z gwarancji.


Aby poprawnie zamontować kontroler należy:

  1. Wybrać odpowiednie miejsce montażu obudowy kontrolera. Kontroler, aby spełniał swoje zadanie w systemie kontroli dostępu powinien być zainstalowany wewnątrz pomieszczenia chronionego. W systemie rejestracji czasu pracy kontroler instalujemy możliwie blisko punktów rejestracji.

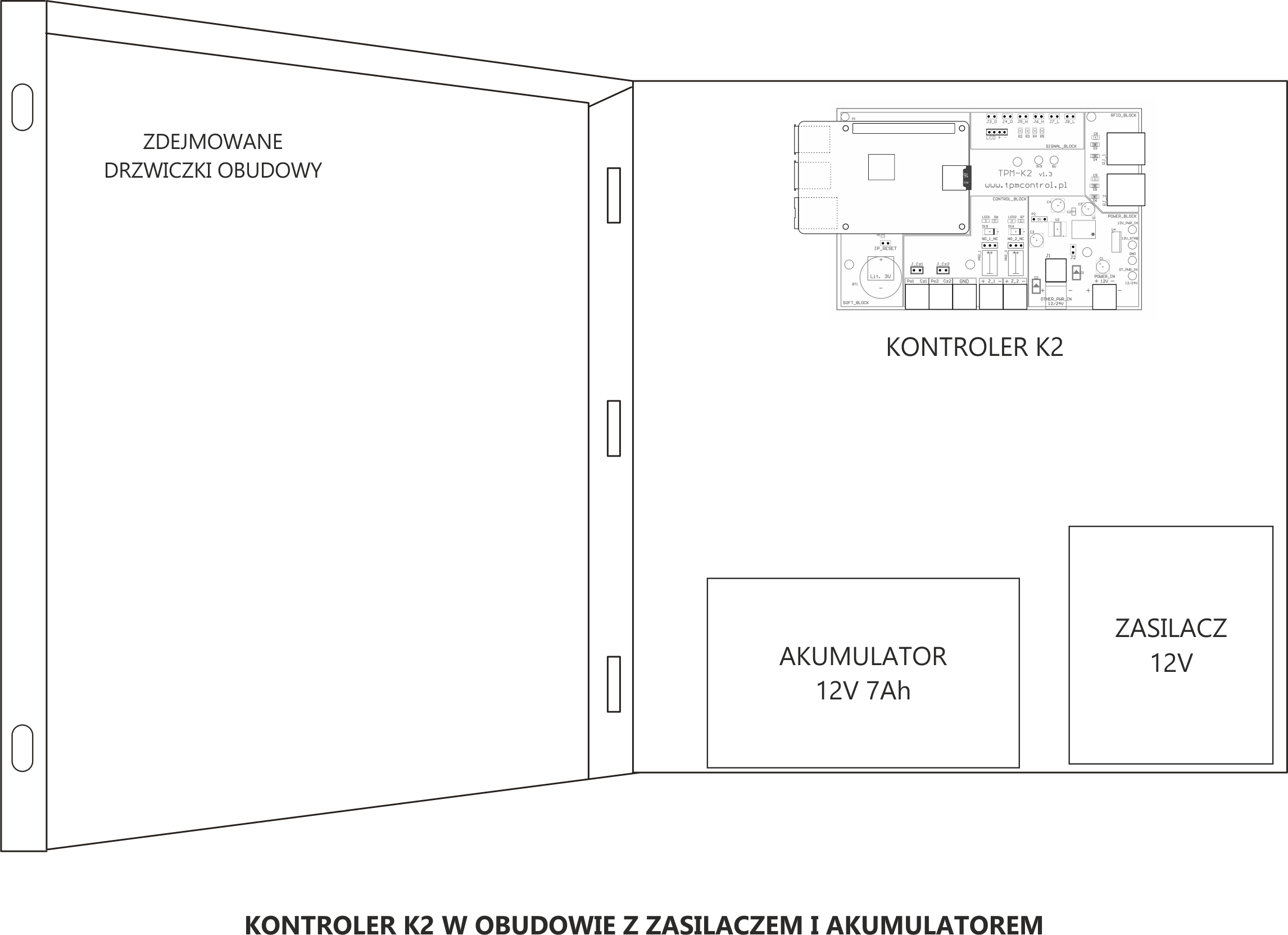

  2. Zapewnić zasilanie kontrolera poprzez doprowadzenie do miejsca montażu przewodu zasilającego z napięciem 12V DC, np: z zasilacza buforowego lub zapewnić w pobliżu obudowy kontrolera gniazdko sieci elektrycznej 240V, do którego będzie można podłączyć kontroler przy pomocy zasilacza impulsowego 12V DC. W sytuacji montażu kontrolera w dedykowanej obudowie z zasilaczem buforowym i podtrzymaniem akumulatorowym należy zapewnić zasilanie zasilacza buforowego znajdującego się w obudowie.


i Jeżeli urządzenia zabezpieczające (elektrozamki, zwory elektromagnetyczne) będą wymagały do pracy napięcia 24V DC , to należy również zapewnić zasilanie kontrolera przez dedykowane złącze prądem o napięciu 24V DC.


  1. Doprowadzić do miejsca montażu kontrolera kabel lokalnej sieci komputerowej.
  2. Doprowadzić do miejsca montażu kontrolera wszystkie wymagane przewody z podłączonymi czytnikami RFID, elementami zabezpieczającymi (elektrozamki, zwory elektromagnetyczne), przyciskami otwarcia, czujnikami zamknięcia.
  3. Przed zamontowaniem obudowy należy w dnie zamontować 4 słupki dystansowe do montażu kontrolera.
  4. Zamontować obudowę oraz kontroler, podłączyć przygotowane przewody do dedykowanych złączy kontrolera.
  5. Po wykonaniu wszystkich powyższych kroków i sprawdzeniu poprawności połączeń można włączyć zasilanie kontrolera.
