Przyjęte rozwiązania w kontrolerze TPM-K2 pozwalają na obsługę w systemie kontroli dostępu jednego lub dwóch przejść jedno lub dwustronnych.

Kontroler umożliwia:

- rejestrację zdarzeń,

- sterowanie elementami zabezpieczającymi (elektrozamki) zgodnie z definiowanymi harmonogramami czasowymi,

- nadzór nad nadanymi uprawnieniami,

- przechowywanie zdarzeń w pamięci wewnętrznej (karta microSD).


Dzięki zaprojektowaniu na płycie kontrolera dodatkowych pinów sygnałowych (wejście/wyjście) kontroler TPM-K2 doskonale nadaje się do integracji z innymi systemami kontrolno-alarmowymi. Autorskie oprogramowanie kontrolera otwiera szerokie możliwości rozbudowy jego funkcjonalności oraz dostosowania do specyficznych wymagań Klienta oraz chronionego miejsca. Na płycie kontrolera znajduje się pięć modułów, każdy z nich spełnia określoną funkcję podczas pracy kontrolera. Moduły zawierają złącza służące m.in. do podłączenia mikrokomputera, zasilania, elementów sterujących i zabezpieczających.

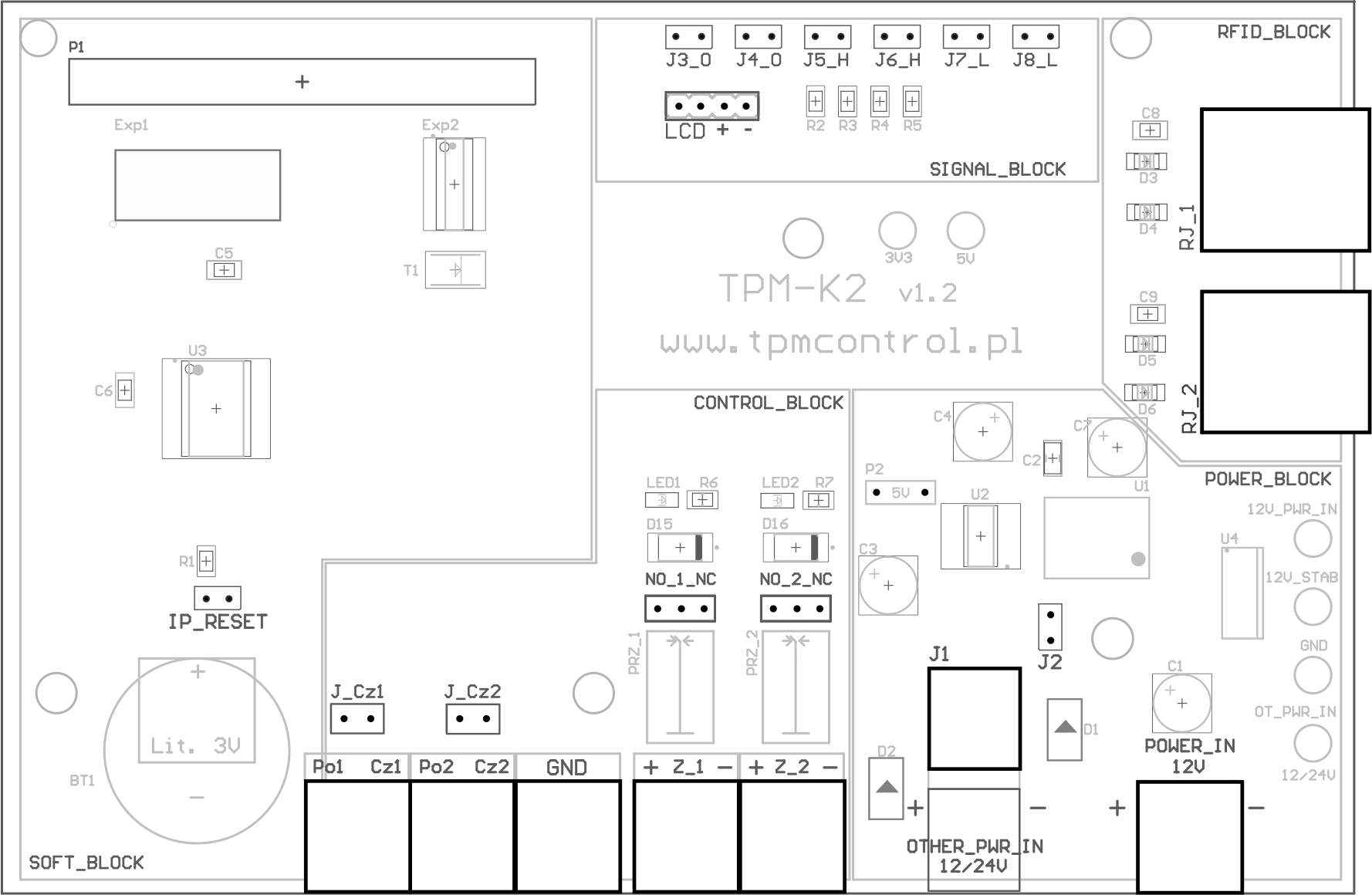

1. Zestawienie modułów i złącz kontrolera TPM-K2




Moduł

Nazwa złącza

Opis

 SOFT_BLOCK

 P1

 Złącze microkomputera


 IP_RESET

 Złącze przywracania fabrycznego nr IP

 SIGNAL_BLOCK

 J3-4_O;  J5-6_H

 J7-8_L;  LCD

 Złącza programowalne

 RFID_BLOCK

 RJ_1;  RJ_2

 Złącza czytników RFID

 CONTROL_BLOCK

 Po1;  Po2

 Złącza przycisków otwierających

 Cz1;  Cz2

 Złącza czujników zamknięcia

 J_Cz1;  J_Cz2

 Złącza aktywacji czujników zamknięcia

 GND

 Masa

 Z_1;  Z_2

 Złącza elektrozamków

 NO_1_NC;  NO_2_NC

 Złącza ustawień typów elektrozamków

 POWER_BLOCK

 POWER_IN 12V

 Złącze zasilania (softu i urządzeń)

 OTHER_PWR_IN 12/24V

 Złącze alternatywnego zasilania urządzeń

 J1

 Złącze wspólnego zasilania softu i urządzeń

 J2

 Złącze stabilizacji napięcia wyjściowego

na czytniki

P2

Złącze wyjścia zasilania 5V

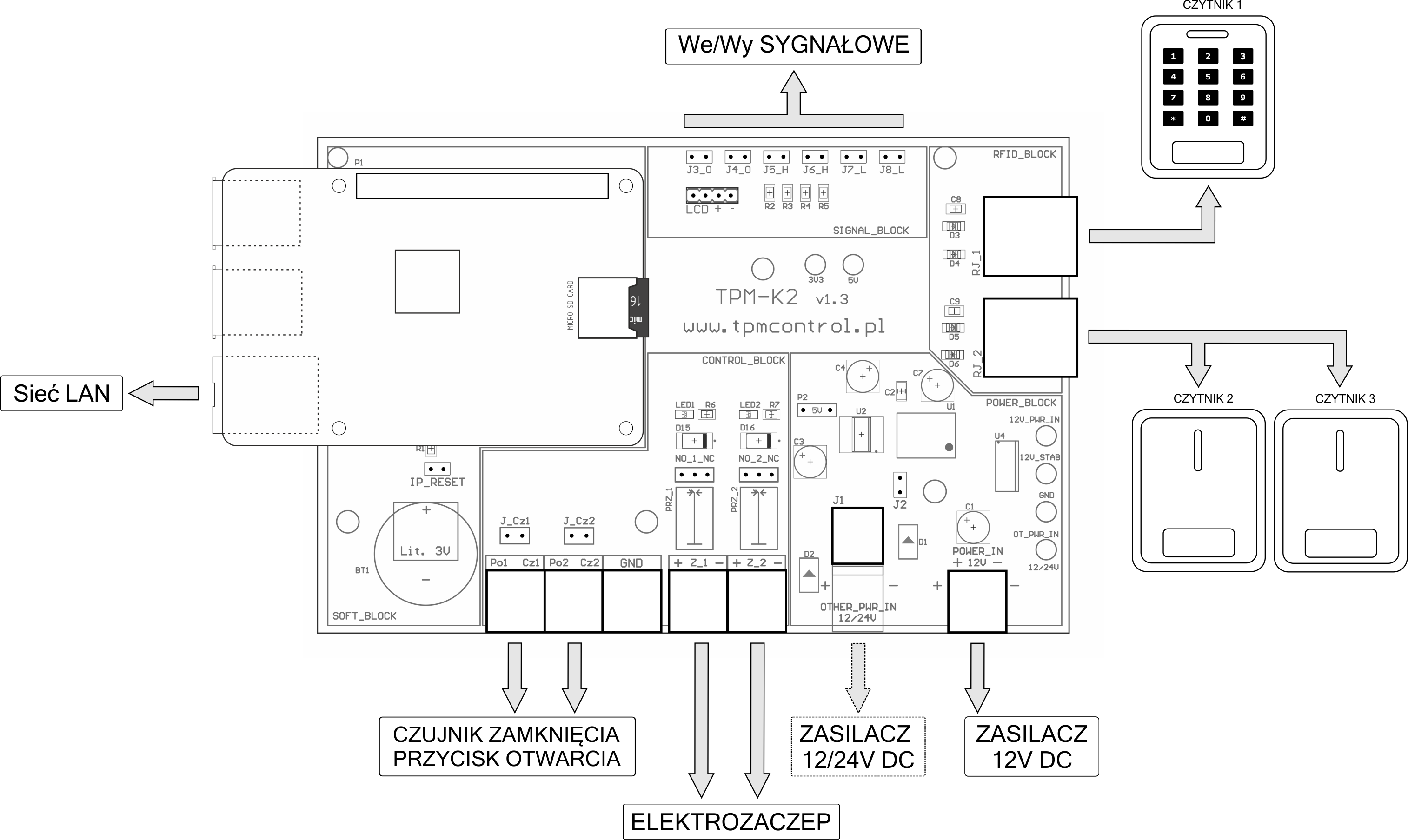

2. Ogólny schemat podłączeń kontrolera TPM-K2
