Moduł CONTROL_BLOCK zawiera elementy służące do podłączenia do kontrolera i konfiguracji urządzeń sygnalizacyjnych (przyciski wyjścia, czujniki zamknięcia) i zabezpieczających (elektrozamki, zwory elektromagnetyczne).

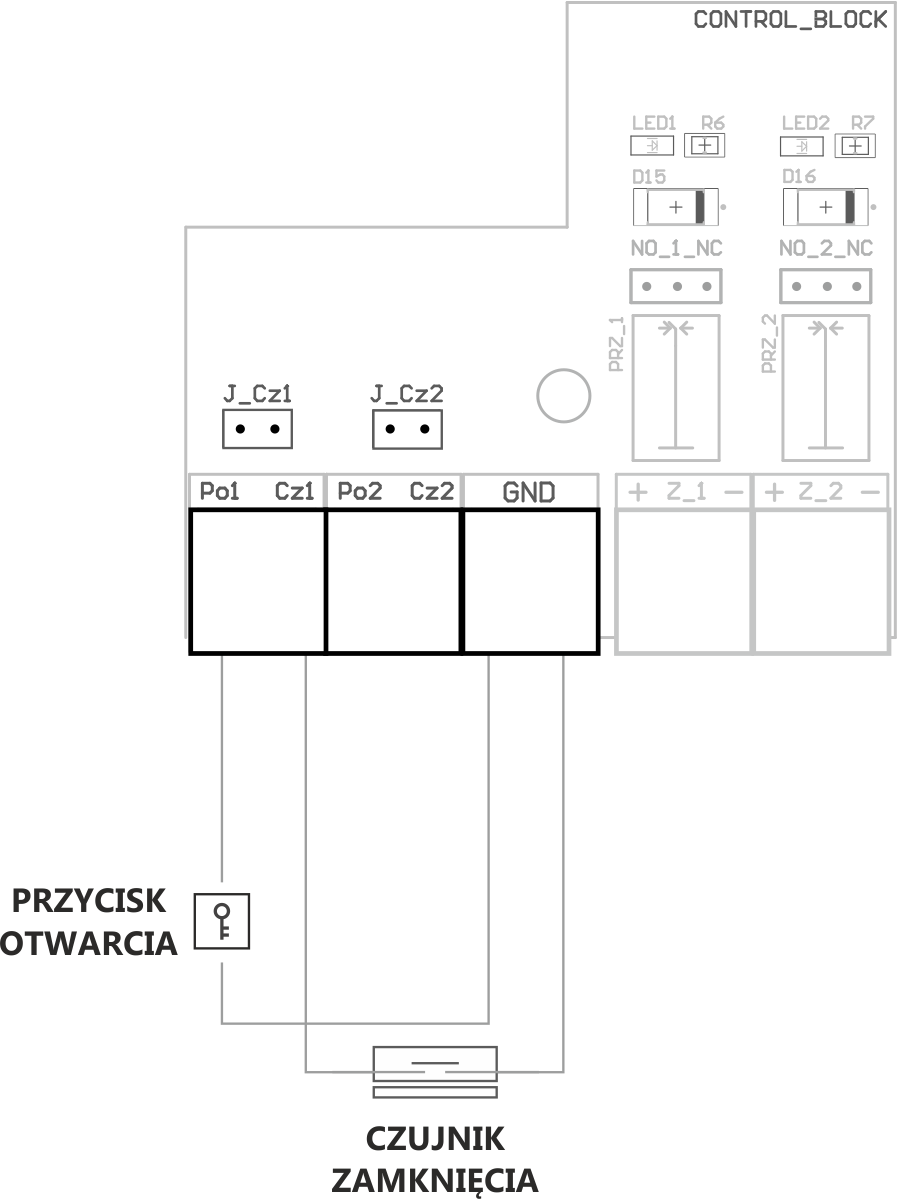

1. Podłączenie przycisków wyjścia i czujników zamknięcia przedstawia rys.6.



Rys.6


Aby aktywować działanie czujników zamknięcia, należy po podłączeniu ich do kontrolera zdjąć zworki ze złączy J_Cz. Jeżeli nie wykorzystujemy w systemie czujników zamknięcia wówczas zworki na złączach J_Cz powinny być założone.

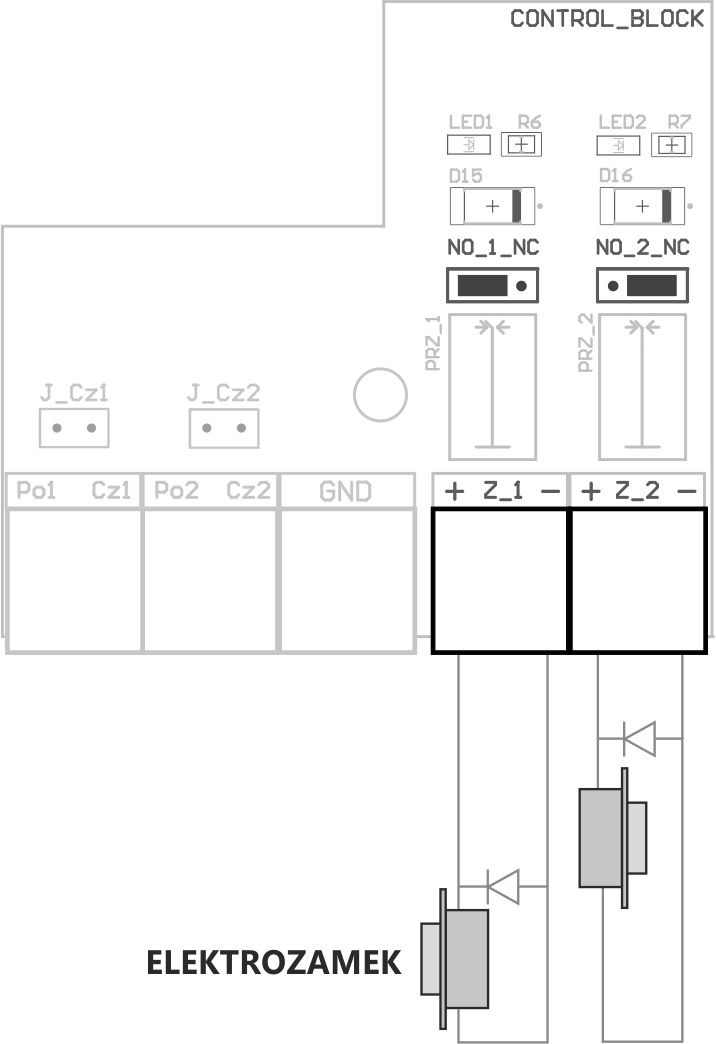

2. Podłączenie oraz konfigurację działania elementów zabezpieczających przedstawia rys.7.



Rys.7


Po podłączeniu elementów zabezpieczających, w zależności od typu ich pracy ( standardowy NC lub rewersyjny NO), należy ustawić odpowiednio złącza NO_1_NC i NO_2_NC. Ustawienia dokonujemy zgodnie z przykładem z rys.7., gdzie do złącza Z_1 dołączony jest elektrozamek rewersyjny (NO) i zworka na złączu NO_1_NC ustawiona jest na pinach NO_1. Jeżeli podłączamy elektrozamek standardowy (NC), tak jak do złącza Z_2,  wówczas zworkę na złączu NO_2_NC należy ustawić na pinach 2_NC.



i Przy podłączaniu elektrozamków, należy pamiętać o zastosowaniu zwykłej diody półprzewodnikowej pomiędzy zaciskami elektrozamka w celu uniknięcia zakłóceń związanych z przepięciem elektrycznym.
