Kontroler TPM-K2

Moduł RFID_BLOCK zawiera elementy służące do podłączenia do kontrolera czytników RFID.

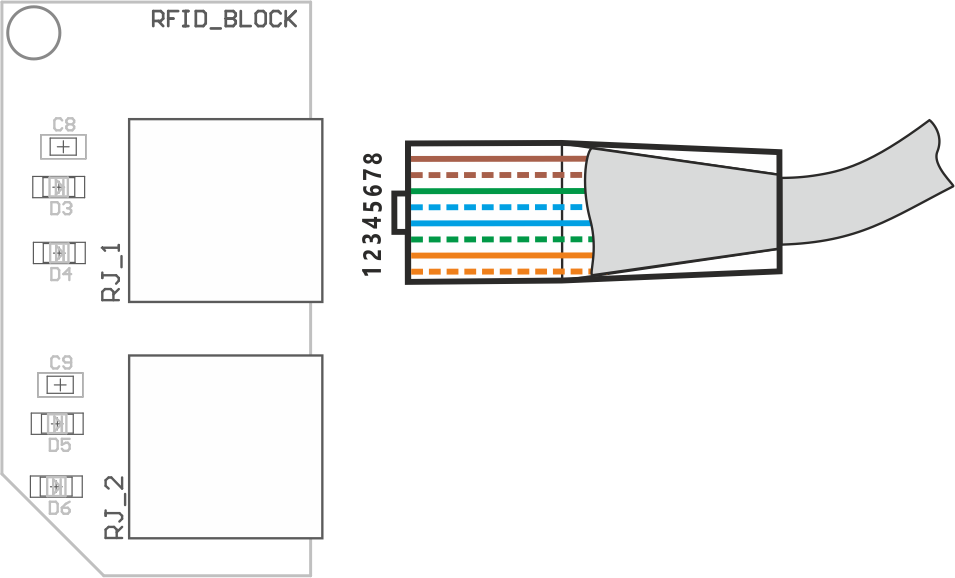

1. Czytniki należy podłączyć przy pomocy skrętki z wtykiem RJ45. Sposób przygotowania wtyku RJ45 oraz opis funkcji przewodów do podłączenia czytnika pokazuje rys.3.

Rys.3

2. Kontroler TPM-K2 może kontrolować jedno lub dwa przejścia, jednostronnie lub dwustronnie. Sposób podłączania czytników w zależności od przyjętej koncepcji przedstawia rys.4.

Rys.4

A. Aby kontrolować jedno przejście dwustronnie lub jedno lub dwa przejścia jednostronnie (druga strona przejścia obsługiwana za pomocą klamki lub przycisku wyjścia), należy do złącz RJ na płycie kontrolera podłączyć po jednym czytniku działającym w dowolnym formacie Wiegand 26 bit lub Wiegand 34 bit.

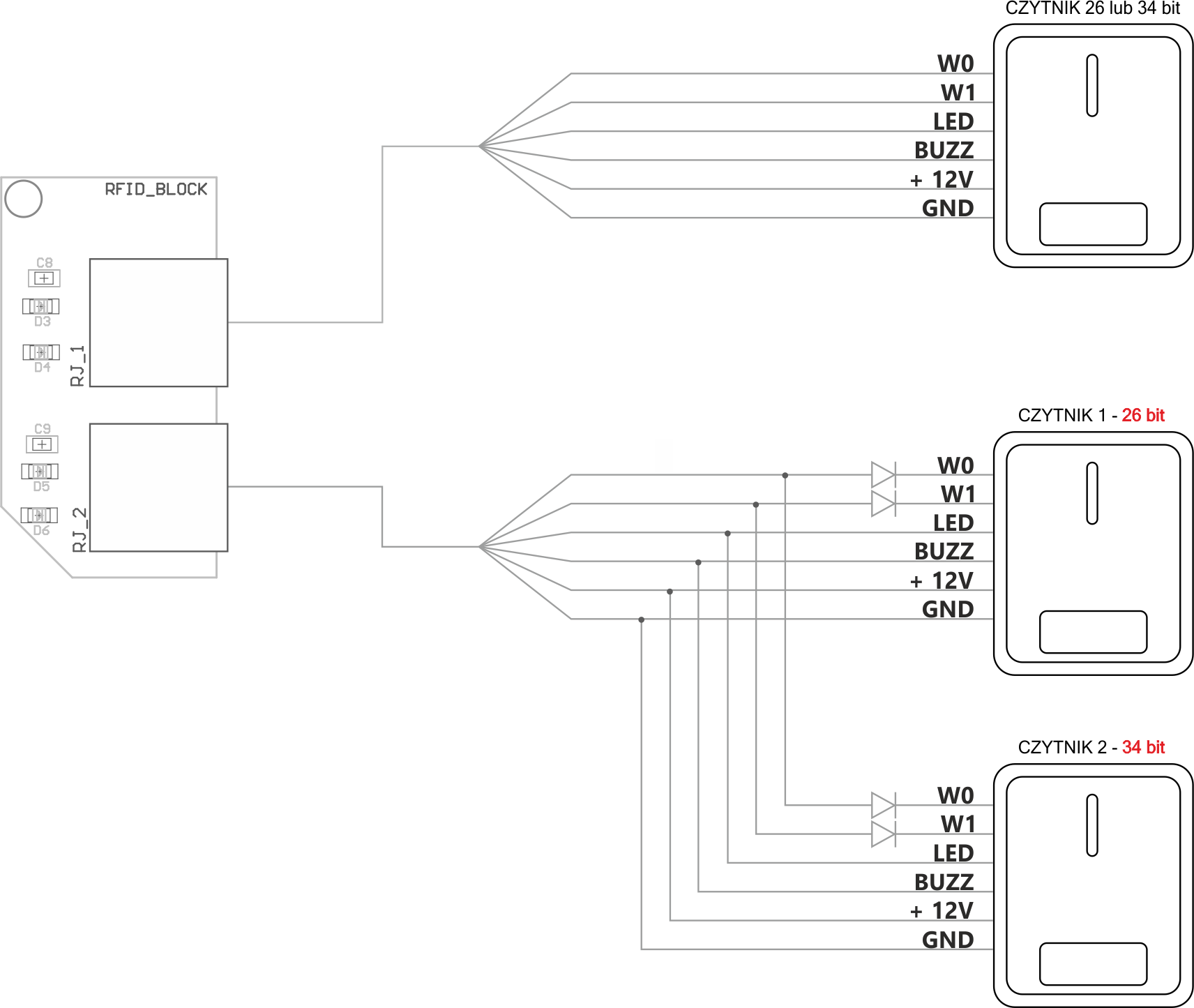

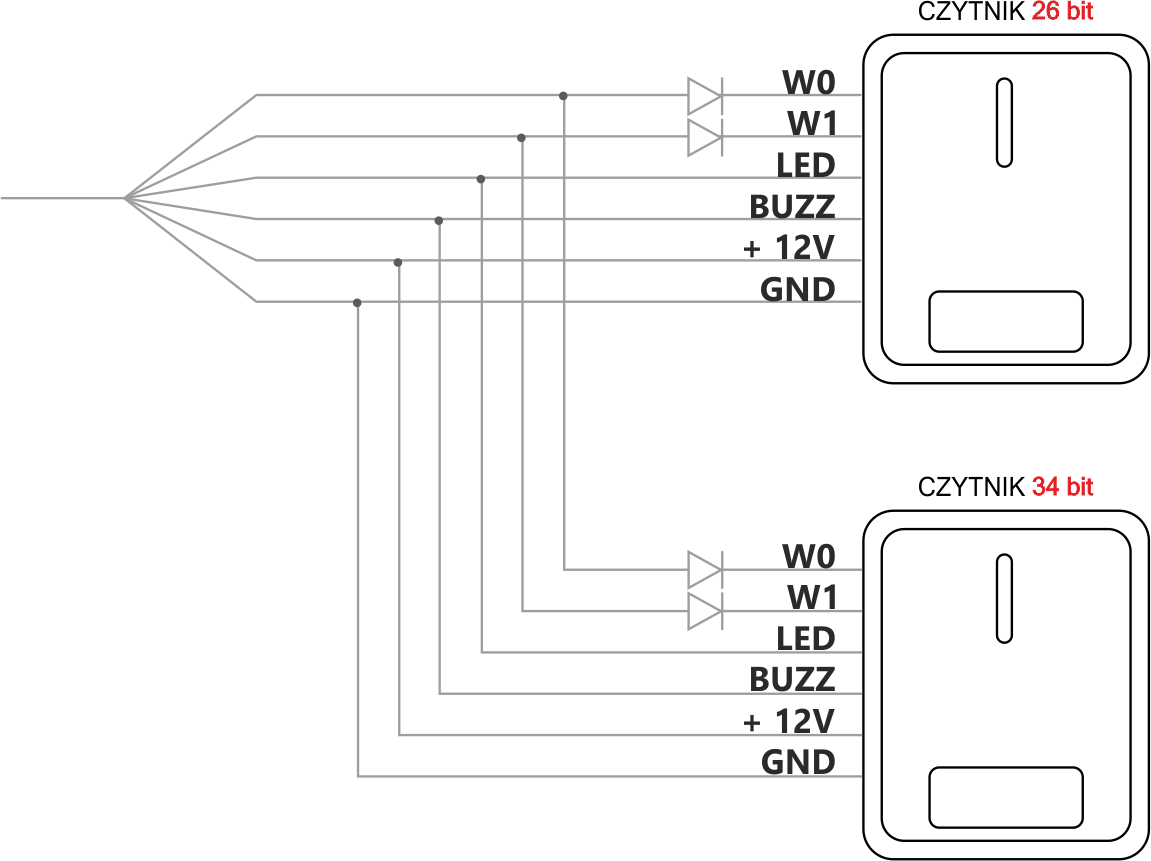

B. Aby kontrolować jedno lub dwa przejścia dwustronnie z wykorzystaniem podwójnych czytników (wejście/wyjście), należy do pojedynczego złącza RJ na płycie kontrolera podłączyć dwa czytniki działające w różnych formatach Wiegand 26 bit i 34 bit. Sposób połączenia dwóch czytników przedstawia rys.5.

Rys.5

i Przy połączeniu dwóch czytników pracujących w różnych formatach Wiegand, należy pamiętać o zastosowaniu zwykłej diody półprzewodnikowej na każdym przewodzie sygnałowym W0 i W1każdego czytnika w celu uniknięcia zakłóceń. Diody należy stosować możliwie blisko czytników.

i Wymagane jest, aby czytniki były instalowane w odległości nie mniejszej niż 0,5m od siebie. W sytuacji montażu czytników po dwóch stronach ściany należy rozsunąć je tak, by nie były w jednej osi geometrycznej. Jeżeli nie będzie takiej możliwości, to do zapewnienia poprawnej pracy należy zamontować pod czytniki metalowe podkładki o grubości min. 10mm. Montaż czytników na metalowym podłożu wiąże się z ograniczeniem zasięgu odczytu, dlatego też należy przewidzieć montaż dodatkowej niemetalicznej podkładki o grubości min. 10mm.
