Nr IP rejestratora RD2 można ustawić na 2 sposoby. Przy użyciu klawiatury dotykowej rejestratora lub poprzez sieć LAN przy użyciu programu Control.


Sposób 1 - przy użyciu klawiatury dotykowej

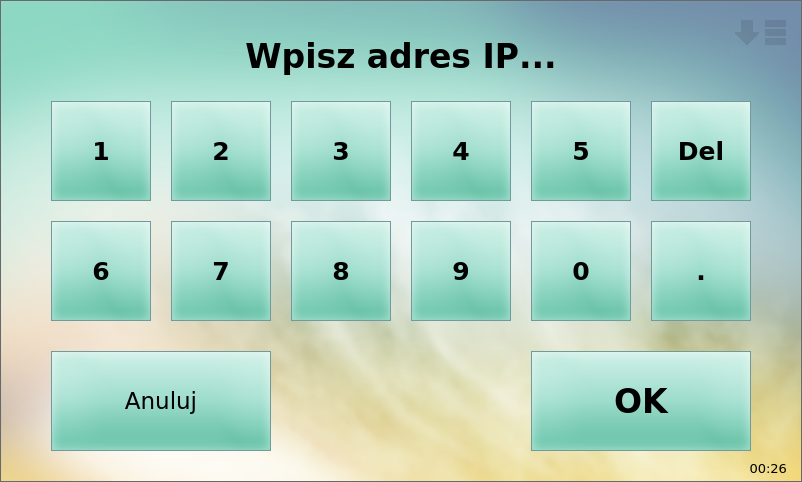

Po dotknięciu na ekranie modułu "Ustaw LAN" przycisku funkcyjnego "Ustaw IP" otworzy się ekran "Wpisz adres IP...".

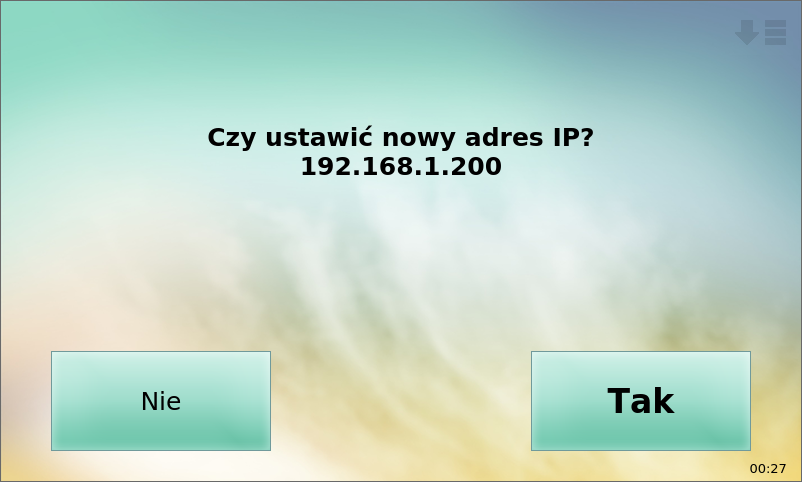

Za pomocą klawiatury dotykowej należy wpisać adres IP rejestratora i zaakceptować dotykając przycisk funkcyjny "Ok", pojawi się ekran z potwierdzeniem.



Aby ustawić nowy adres IP należy dotknąć przycisk funkcyjny "Tak", aby zrezygnować/poprawić należy dotknąć przycisk funkcyjny "Nie". Po zatwierdzeniu urządzenie samoczynnie się zrestartuje i uruchomi z nowymi parametrami.

Po dodaniu rejestratora i uruchomieniu komunikacji w programie Control na ekranie rejestratora uaktywni się ikona połączenia z programem Control .


Sposób 2 - poprzez sieć LAN przy użyciu programu Control:


Rejestratory posiadają fabrycznie ustawiony nr IP - 192.168.1.200. Po zainstalowaniu i uruchomieniu programu Control należy dodać rejestrator do systemu z jego fabrycznymi ustawieniami. Sposób dodania urządzenia do systemu został opisany w instrukcji programu Control w sekcji Kontrolery i rejestratory w dziale Urządzenia. Po nawiązaniu poprawnej komunikacji z urządzeniem do zmiany aktualnego (fabrycznego) nr IP należy użyć przycisku "Zmień", w edycji parametrów rejestratora.

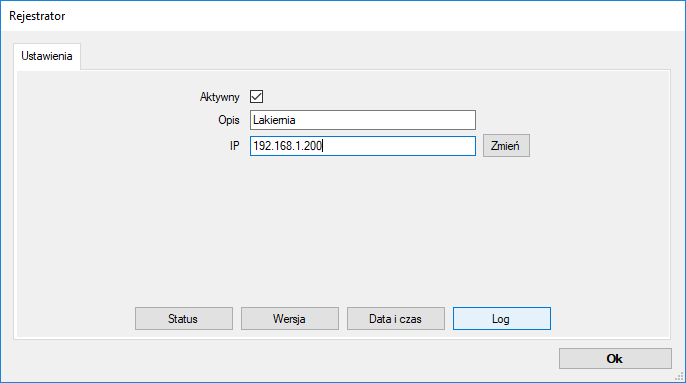

Okno z parametrami rejestratora w programie Control (Urządzenia/Edycja Rejestratora)

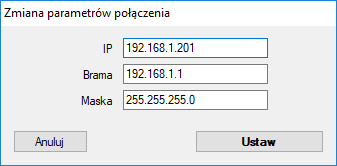

Po kliknięciu przycisku "Zmień" pojawi się okno z pełnymi parametrami sieciowymi do zmiany (IP, Brama, Maska).



Po kliknięciu przycisku Ustaw i potwierdzeniu wprowadzanych zmian rejestrator zostanie zresetowany i uruchomi się z nowymi ustawieniami.
