Moduł "Ustawienia" zawiera parametry komunikacyjne i funkcjonalne rejestratora RD2. Do prawidłowego działania systemu wymagana jest stała komunikacja rejestratora z programem zarządzającym Control oraz z bazą danych. Aby to zapewnić  konieczne jest m.in. ustawienie w rejestratorze dwóch adresów IP. Pierwszy jest indywidualnym adresem urządzenia potrzebnym do komunikacji z programem Control, drugi adres, to numer IP serwera z zainstalowaną bazą danych (SQL).

Dostęp do modułu chroniony jest hasłem.

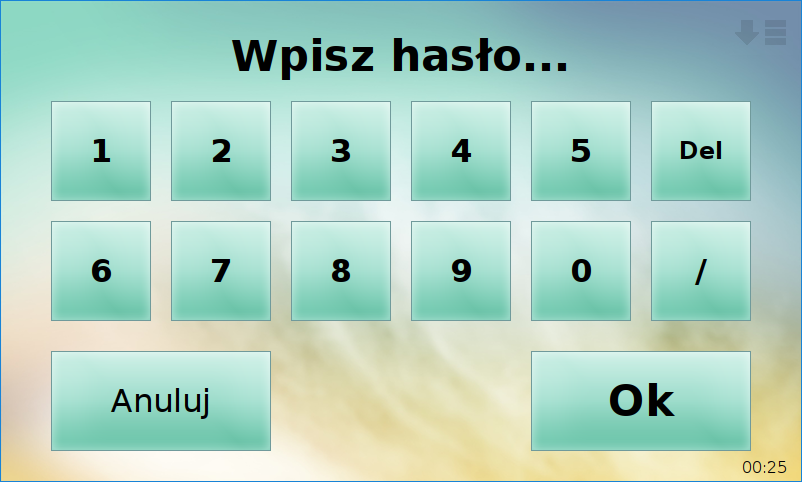

Po dotknięciu na ekranie głównym ikony otworzy się ekran "Wpisz hasło...".



Za pomocą klawiatury dotykowej należy wpisać hasło serwisowe podane przez instalatora i zatwierdzić dotykając przycisk funkcyjny "Ok". Po poprawnym wpisaniu hasła pojawi się ekran z przyciskami funkcyjnymi modułu "Ustawienia".

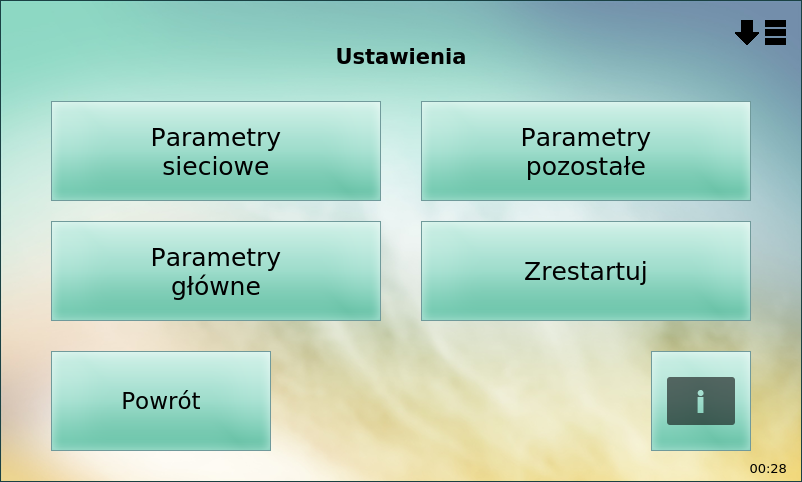

Przyciski funkcyjne modułu "Ustawienia":
  • Parametry sieciowe - ustawienie/zmiana indywidualnych parametrów sieciowych
  • Parametry pozostałe - przyporządkowanie rejestratora do stanowiska oraz możliwość wyboru skórki (wygląd interfejsu ekranu dotykowego czytnika)
  • Parametry główne - wybór parametrów pracy rejestratora
  • Zrestartuj - restart oprogramowania rejestratora
  • Powrót - powrót do ekranu głównego
  • Status - aktualne parametry rejestratora
