Opis
Możliwości jakie oferują zaawansowane i nowoczesne systemy do zarządzania zleceniami w przedsiębiorstwach wymagają wygodnego i funkcjonalnego sposobu wprowadzania danych. Rejestrator RD2 z podłączonym skanerem kodów kreskowych oraz dedykowanym oprogramowaniem (Control, Order, OrderView) wnosi nową jakość do obsługi takich systemów. Małe rozmiary, dotykowy ekran, różnorodność funkcji oraz atrakcyjna cena powodują, że jest to idealny element systemu rejestracji zleceń i produkcji.
Rejestrator RD2 składa się z następujących części:

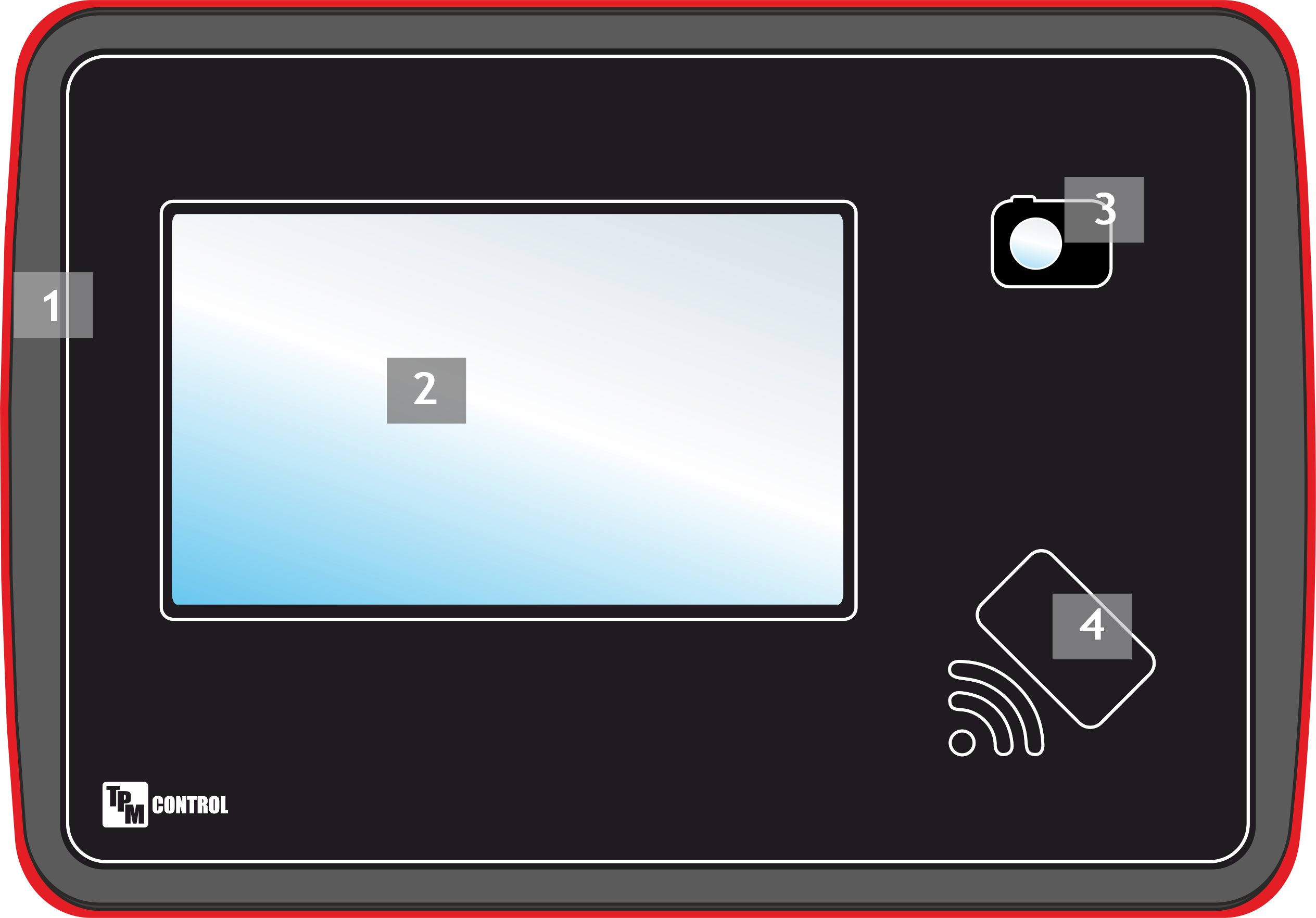

Wygląd rejestratora z przodu
1- Obudowa
Obudowa wykonana z polistyrenu oraz ABS, panel frontowy zabezpieczony specjalną folią poliestrową Autoflex, chroniącą ekran dotykowy i obiektyw kamery. Folia jest elementem wymiennym w przypadku jej nadmiernego zużycia/zniszczenia można w łatwy sposób wymienić ją na nową.Obudowa rejestratora przystosowana jest do montażu na ścianie za pomocą dedykowanego uchwytu.
2- Dotykowy ekran
Ekran dotykowy, rezystancyjny, o przekątnej 5" i rozdzielczości 800x600 px. Na ekranie wyświetlany jest interfejs graficzny umożliwiający pracownikowi rejestrację czynności związanych z obsługą zleceń. Zastosowanie ekranu dotykowego powoduje w praktyce nieograniczoną funkcjonalność i wyjątkową prostotę obsługi.
3- Kamera cyfrowa
Kamera posiada matrycę SONY IMX219 o rozdzielczości 8Mpx. Za pomocą kamery rejestrator wykonuje zdjęcie osoby rejestrującej zdarzenie.
4- Miejsce odczytu kart
W wersji podstawowej rejestrator odczytuje karty zbliżeniowe w standardzie Unique (125 kHz), jako opcja występuje również możliwość odczytu kart przez rejestrator w standardzie Mifare Classic (13,56 MHz).

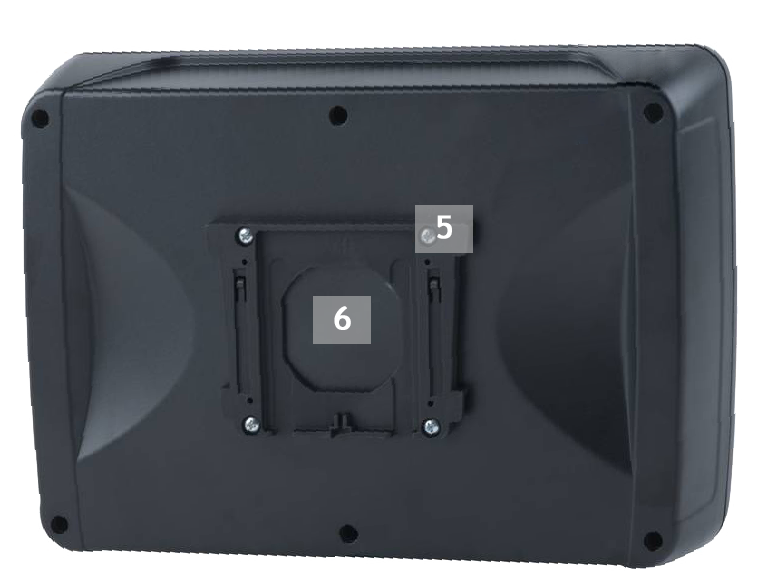

Wygląd rejestratora z tyłu
5- Dedykowany uchwyt
6- Opcjonalny otwór na kable

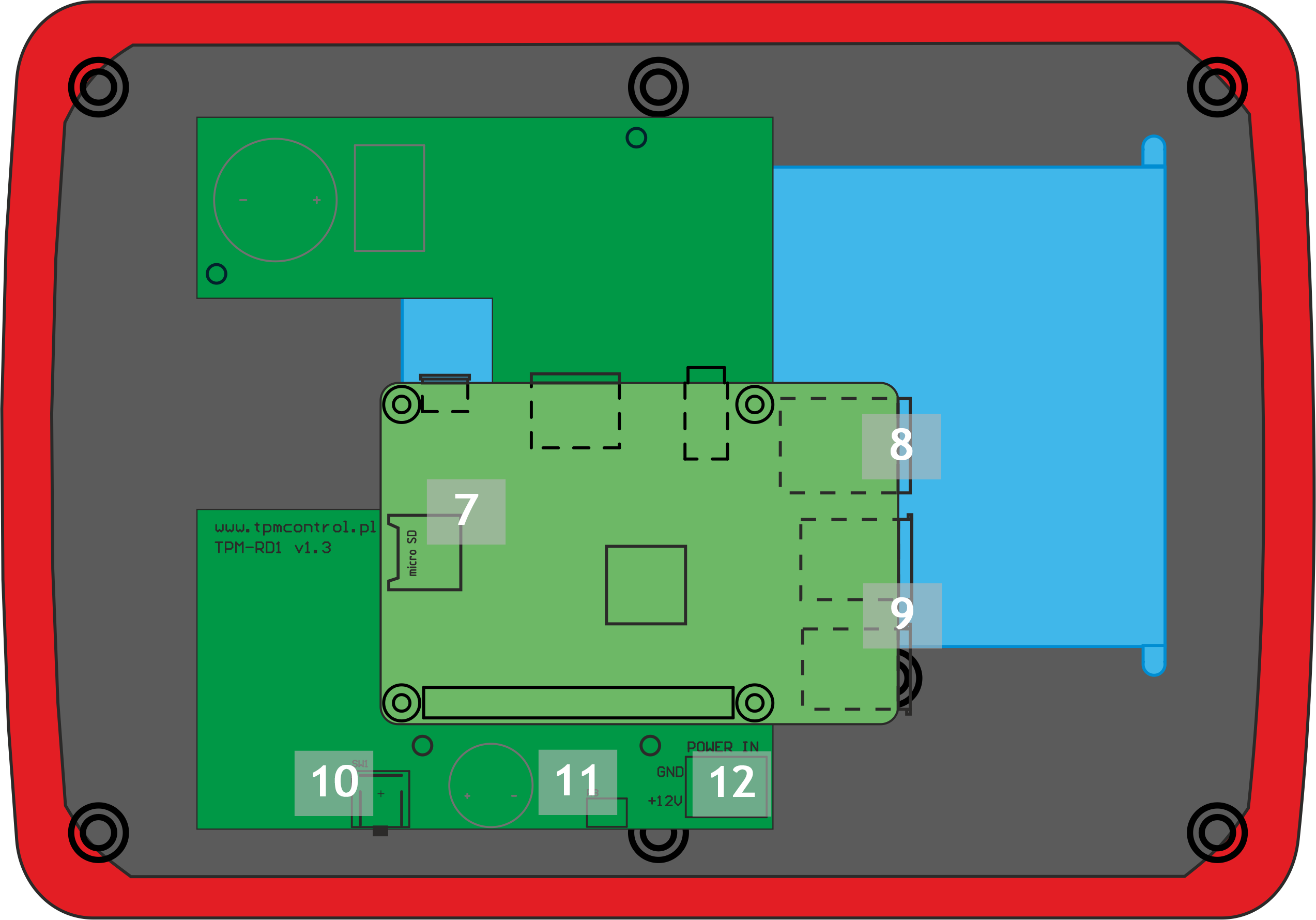

Wygląd wnętrza rejestratora
7- Gniazdo z kartą microSD
Na karcie pamięci microSD znajduje się system operacyjny oraz dane konfiguracyjne rejestratora. Zapisywane są też na niej zdarzenia rejestrowane przez pracowników, a także zdjęcia osób dokonujących rejestracji.
8- Gniazdo RJ45
Gniazdo RJ45 służy do podłączenia sieci Ethernet. Wyposażone jest w dwie diody sygnalizacyjne LED (zielona - podłączenie do sieci, żółta - poziom transmisji).
9- Porty USB
Wolne porty USB służą do podłączenia urządzeń zewnętrznych np: skanera kodów kreskowych.
10- Microchip RESET
Microchip służy do wykonania restartu rejestratora wraz z podpiętymi do niego urządzeniami. Restartu dokonujemy wciskając mikroprzycisk przez otwór w dolnej części obudowy przy pomocy wąskiego elementu (np. spinacz).
11- Potencjometr
Potencjometr służy do regulacji poziomu głośności sygnału odczytywanej karty przez rejestrator. Regulacji dokonujemy przez delikatny obrót potencjometrem przez otwór w dolnej części obudowy przy pomocy wąskiego płaskiego śrubokręta.
12- Złącze zasilające POWER IN
Złącze służy do podłączenia rejestratora do sieci energetycznej za pomocą zasilacza 12V DC (GND - masa, +12V - wejście zasilania).
i Podłączany do rejestratora skaner kodów kreskowych musi w swoich parametrach mieć ustawiony:
|
