Rejestrator TPM-RD2

• Przed przystąpieniem do montażu rejestratora RD2 należy zapoznać się z poniższą instrukcją.
• Rejestrator powinien być montowany przez wykwalifikowany personel.
• Rejestrator przeznaczony jest do montażu wewnątrz pomieszczeń w miejscach o wolnym przepływie powietrza.
• Rejestrator nie może być narażony na uszkodzenia mechaniczne i termiczne.
• Dokonywanie samodzielnych napraw lub jakichkolwiek modyfikacji w rejestratorze bez autoryzacji przez producenta oznacza utratę praw wynikających z gwarancji.

Aby poprawnie zamontować rejestrator należy:

1. Wybrać odpowiednie miejsce montażu, tak aby obsługa rejestratora przez pracownika była łatwa i wygodna.
2. Zapewnić zasilanie rejestratora poprzez doprowadzenie do miejsca montażu kabla zasilającego z napięciem 12V, np: z zasilacza buforowego lub zapewnić w pobliżu rejestratora gniazdko sieci elektrycznej, do którego będzie można podłączyć rejestrator przy pomocy zasilacza impulsowego 12V.
3. Doprowadzić do miejsca montażu kabel lokalnej sieci komputerowej.
4. Zamontować w miejscu montażu puszkę instalacyjną, w której należy umieścić doprowadzone kable od zasilania, sieci komputerowej i skanera kodów kreskowych.
5. Przyłożyć na puszkę instalacyjną dedykowany uchwyt i zaznaczyć położenie otworów montażowych.
6. Wywiercić w ścianie otwory na kołki montażowe.
7. Zamocować dedykowany uchwyt za pomocą wkrętów

Sposób montażu na ścianie

8. Dokręcić drugą część dedykowanego uchwytu do tyłu obudowy rejestratora.
9. Przez otwór w uchwycie i tylnej obudowie wyciągnąć kable z puszki instalacyjnej i przygotować ich końcówki do podłączenia do rejestratora ( wtyk RJ zarobić w standardzie B ).
10. Podłączyć przygotowane kable do dedykowanych złączy i gniazd umiejscowionych na płycie głównej rejestratora wewnątrz przedniej części obudowy.

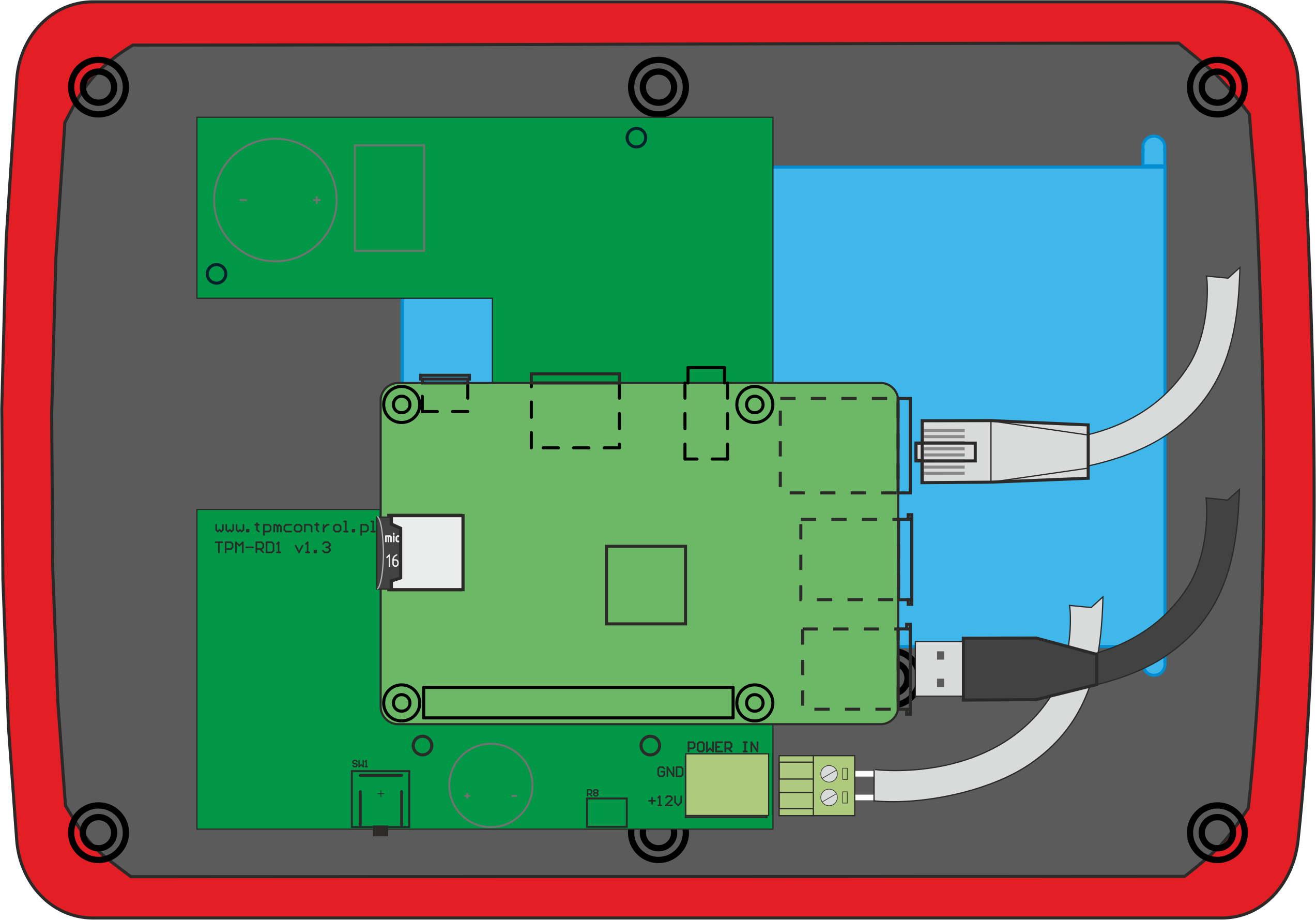

Sposób podłączenia kabli

11. Po podpięciu i ułożeniu kabli dopasować przednią część obudowy do tylnej i przytrzymując obydwie części razem ściągnąć z uchwytu.
12. Skręcić obudowę wkrętami.
13. Zawiesić skręconą obudowę rejestratora na uchwycie.
14. Przy pomocy dedykowanej śruby znajdującej się w dolnej części uchwytu zabezpieczyć obudowę rejestratora przed ściągnięciem.
15. Obok rejestratora zamontować dedykowany uchwyt do skanera kodów kreskowych zgodnie z załączoną do niego instrukcją.
16. Umieścić skaner kodów kreskowych w uchwycie i podłączyć go do wyprowadzonego kabla z rejestratora.
17. Po wykonaniu wszystkich powyższych kroków można rejestrator podłączyć do zasilania.
