Moduł SOFT_BLOCK zawiera elementy sterujące i komunikacyjne kontrolera.


1. Podłączenie kontrolera do sieci LAN

Poprzez mikrokomputer wpięty w złącze P1 kontroler należy podłączyć do sieci LAN. Połączenie może być za pomocą standardowej skrętki komputerowej (zalecane) jak i bezprzewodowe za pomocą modułu WiFi wbudowanego w mikrokomputer.  Wtyk RJ zarobić w standardzie B.

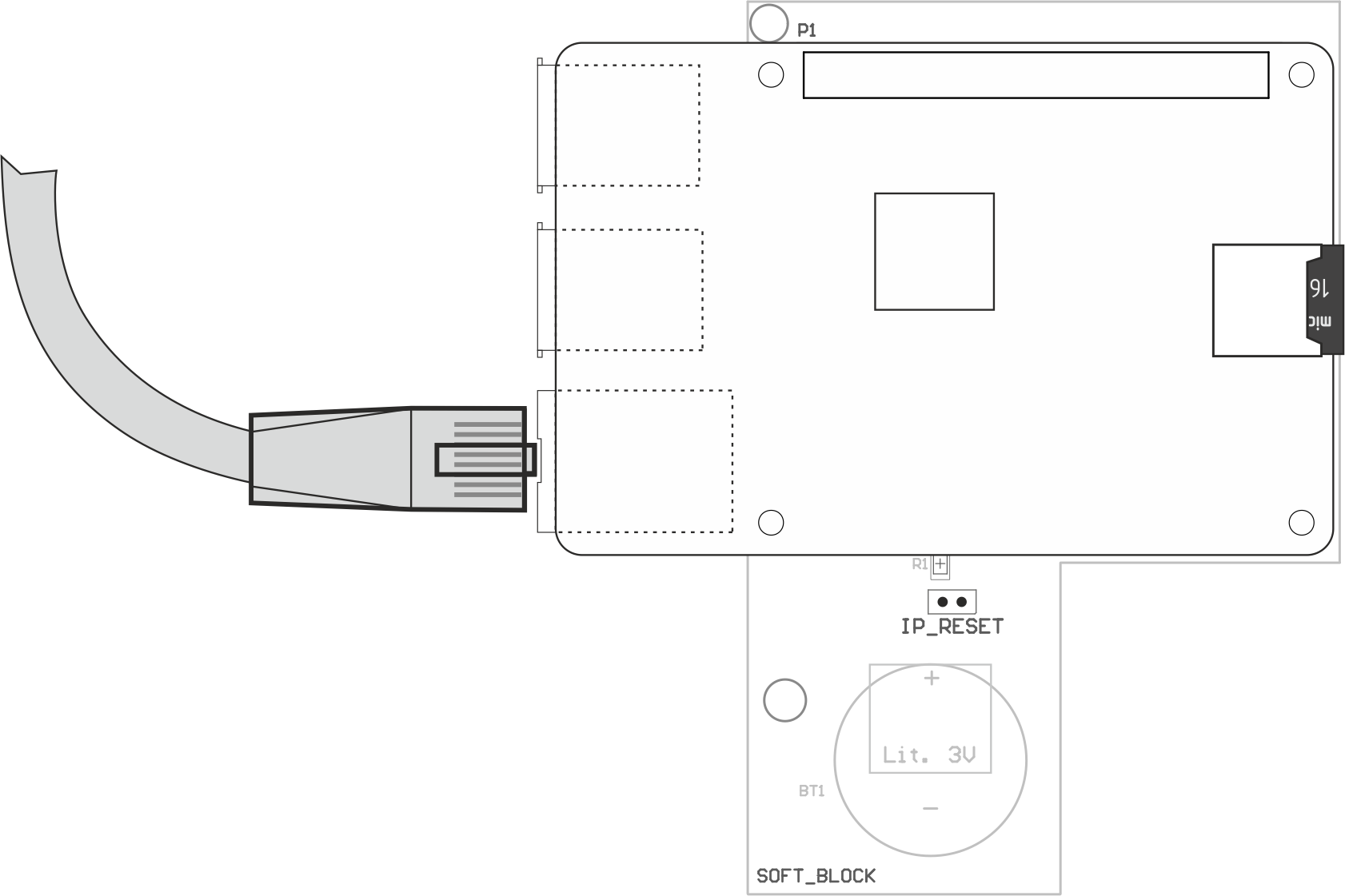

Rys.1


2. Ważnym elementem kontrolera w opisywanym module jest złącze IP_RESET, za pomocą którego można przywrócić fabryczne ustawienia numeru IP kontrolera (192.168.1.200).


Aby przywrócić fabryczny nr IP należy:


1) Rozłączyć zasilanie kontrolera

2) Założyć zworkę na złącze "IP_RESET"

3) Podłączyć zasilanie do kontrolera

4) Po uruchomieniu systemu zdjąć zworkę ze złącza. Poprawny start systemu sygnalizowany jest podwójnym sygnałem dźwiękowym czytników kart podpiętych do kontrolera.
