Opis
Możliwości jakie oferują zaawansowane i nowoczesne systemy do zarządzania zleceniami w przedsiębiorstwach wymagają wygodnego i funkcjonalnego sposobu wprowadzania danych. Rejestratory R1/R1L z opcją fotorejestracji, z podłączonym skanerem kodów kreskowych oraz dedykowanym oprogramowaniem (Control, Order, OrderView) wnoszą nową jakość do obsługi takich systemów. Optymalne rozmiary, praktyczna klawiatura, różnorodność funkcji oraz atrakcyjna cena powodują, że jest to idealny element systemu rejestracji zleceń i produkcji.
Rejestrator R1(L) składa się z następujących części:

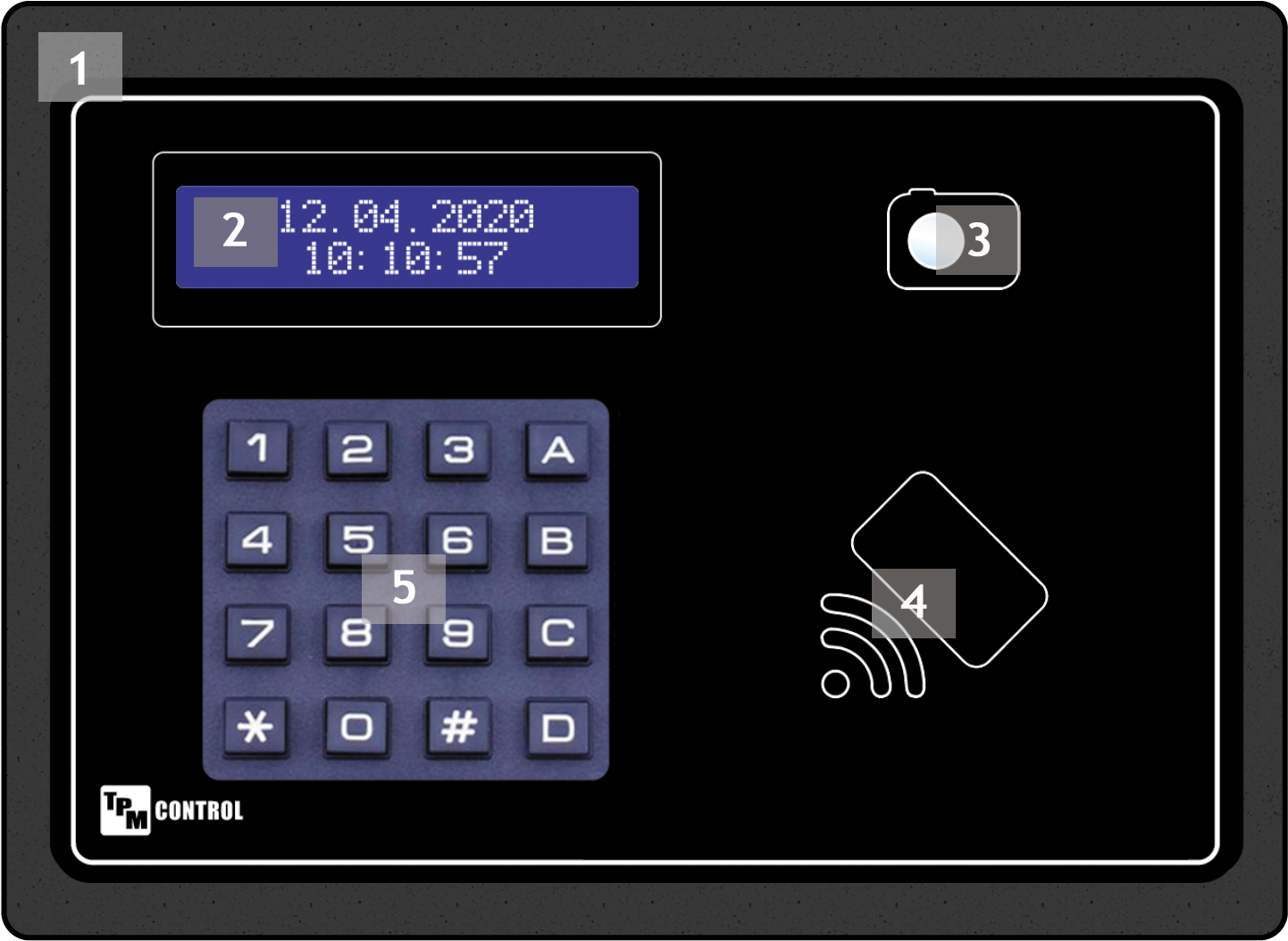

Wygląd rejestratora z przodu
1- Obudowa
Obudowa wykonana z polistyrenu oraz ABS, panel frontowy zabezpieczony specjalną folią poliestrową Autoflex, chroniącą ekran LCD i obiektyw kamery. Folia jest elementem wymiennym w przypadku jej nadmiernego zużycia/zniszczenia można w łatwy sposób wymienić ją na nową.Obudowa rejestratora przystosowana jest do montażu na ścianie za pomocą dedykowanego uchwytu.
2- Wyświetlacz LCD
Popularny wyświetlacz LCD 2x16 znaków, podświetlany, umożliwiający pracownikowi kontrolę rejestrowanych czynności związanych z obsługą zleceń.
3- Kamera
Kamera posiada matrycę SONY IMX219 o rozdzielczości 8Mpx. Za pomocą kamery rejestrator wykonuje zdjęcie osoby rejestrującej zdarzenie.
4- Miejsce odczytu kart
W wersji podstawowej rejestrator odczytuje karty zbliżeniowe w standardzie Unique (125 kHz), jako opcja występuje również możliwość odczytu kart przez rejestrator w standardzie Mifare Classic (13,56 MHz).
5- Klawiatura numeryczna
Klawiatura numeryczna posiadająca 16 przycisków (cyfry od 0 do 9, znaki * i # oraz litery A,B,C,D). Przy pomocy klawiatury numerycznej można ustawić podstawowe parametry urządzenia, wprowadzać dane w procesie rejestracji zleceń oraz wprowadzić kod identyfikujący pracownika. Rejestratory występują w wersji z klawiaturą plastikową w kolorze czarnym bez podświetlenia - R1 oraz w wersji z klawiaturą metalową w kolorze szarym z podświetleniem led- R1L

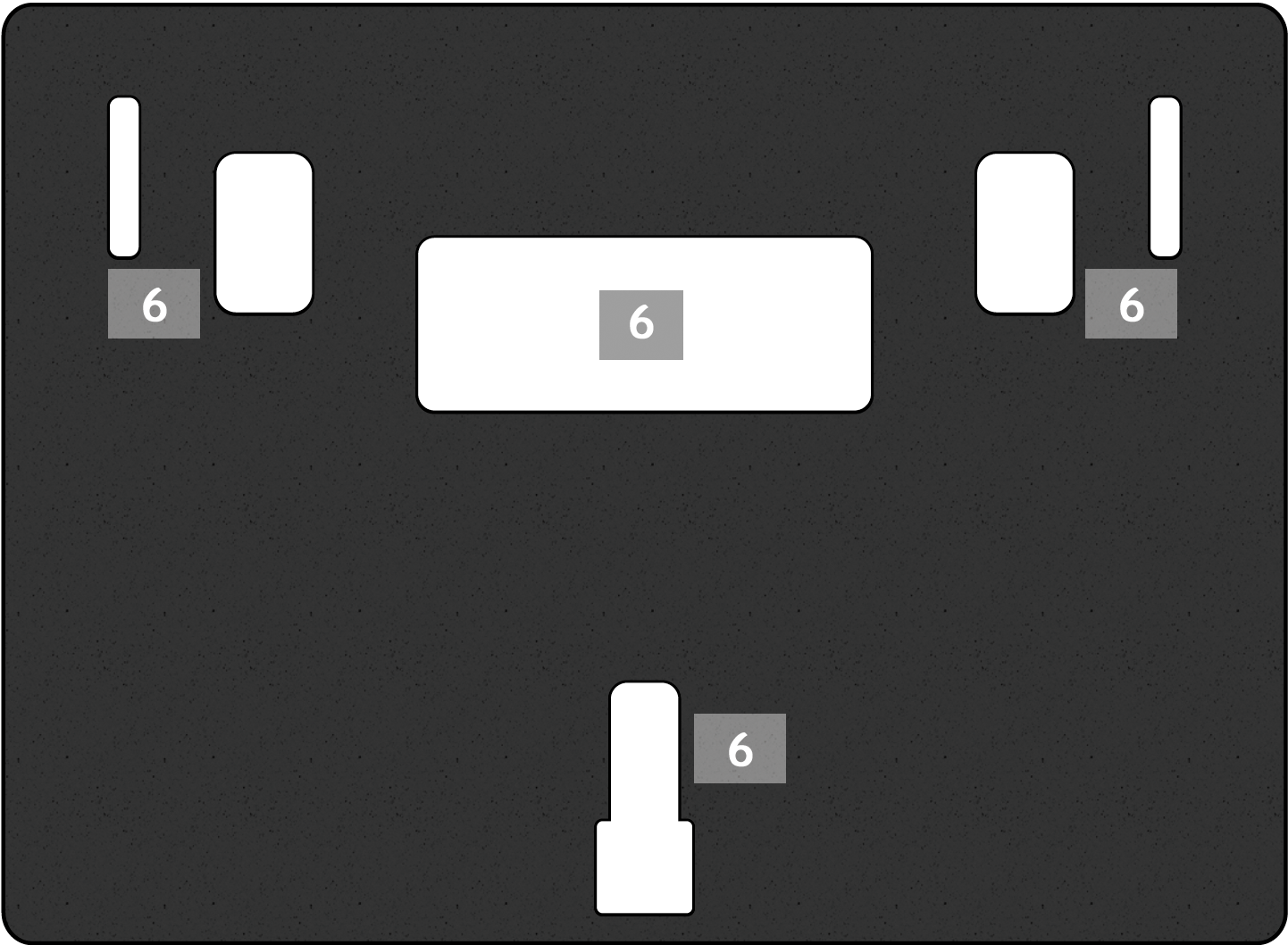

Wygląd rejestratora z tyłu
6- Otwory montażowe pod dedykowany uchwyt oraz centralny otwór na kable

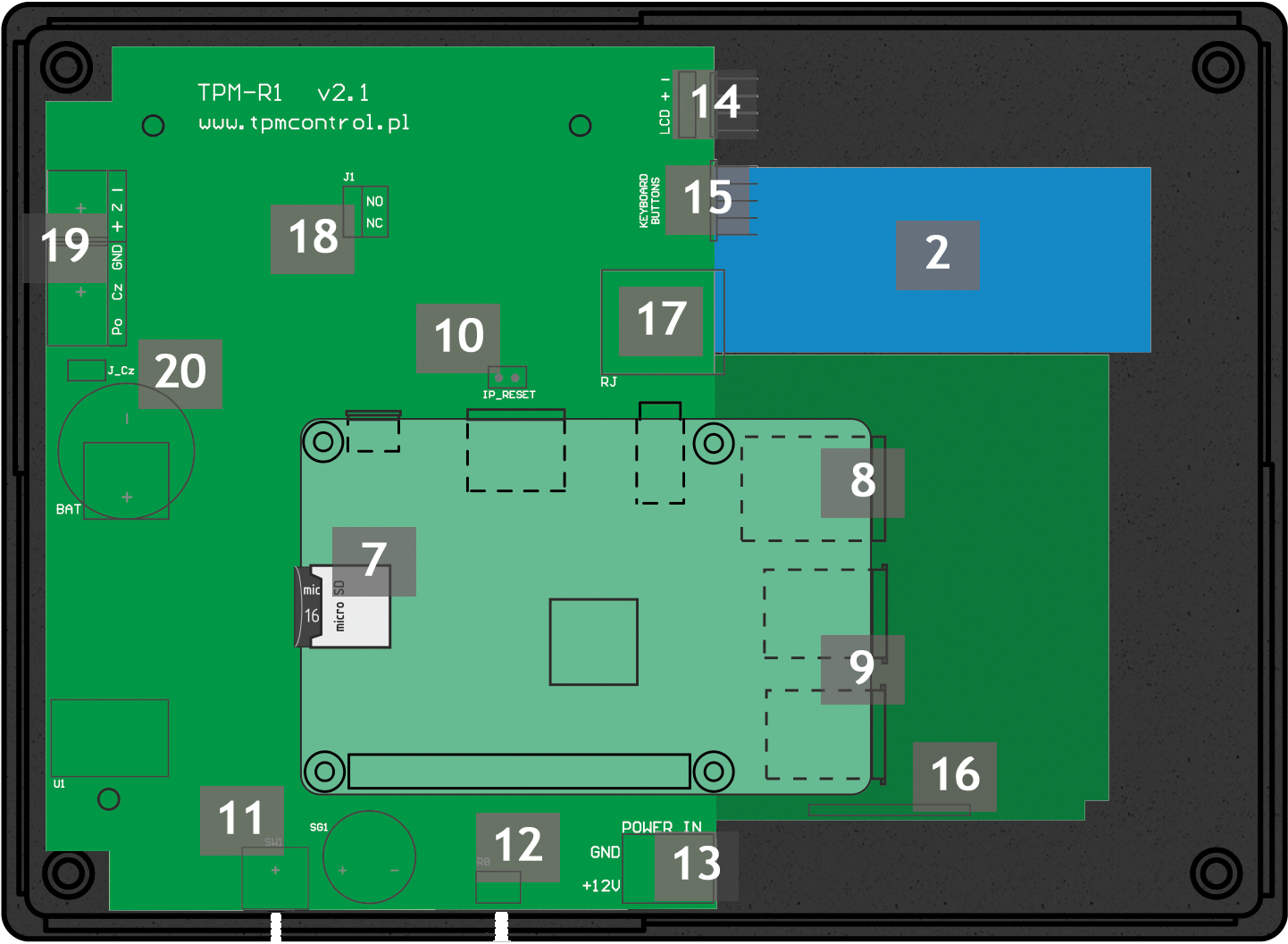

Wygląd wnętrza rejestratora
7- Gniazdo z kartą microSD
Na karcie pamięci microSD znajduje się system operacyjny oraz dane konfiguracyjne rejestratora. Zapisywane są też na niej zdarzenia rejestrowane przez pracowników, a także zdjęcia osób dokonujących rejestracji.
8- Gniazdo RJ45
Gniazdo RJ45 służy do podłączenia sieci Ethernet. Wyposażone jest w dwie diody sygnalizacyjne LED (zielona - podłączenie do sieci, żółta - poziom transmisji).
9- Porty USB
Wolne porty USB służą do podłączenia urządzeń zewnętrznych np: skanera kodów kreskowych.
10- Złącze IP RESET
Złącze służy do ręcznego resetowania aktualnego numeru IP do numeru fabrycznego. Opis w dziale Ustawienia/Reset IP
11- Microchip RESET
Microchip służy do wykonania restartu rejestratora. Restartu dokonujemy wciskając mikroprzycisk przez otwór w dolnej części obudowy przy pomocy wąskiego elementu (np. spinacz).
12- Potencjometr
Potencjometr służy do regulacji poziomu głośności sygnału odczytywanej karty przez rejestrator. Regulacji dokonujemy przez delikatny obrót potencjometrem przez otwór w dolnej części obudowy przy pomocy wąskiego śrubokręta.
13- Złącze zasilające POWER IN
Złącze służy do podłączenia rejestratora do sieci energetycznej za pomocą zasilacza 12V DC (GND - masa, +12V - wejście zasilania).
14- Złącze LCD
Złącze służy do podłączenia wyświetlacza LCD.
15-16 Złącze KEYBOARD/BUTTONS
W zależności od rodzaju rejestratora złącze służy do podłączenia przycisków lub klawiatury numerycznej.
Dodatkowo przy rozszerzeniu funkcjonalności rejestratora o opcję kontroli dostępu, na płycie głównej znajdują się dodatkowe elementy:
17- RJ
Gniazdo RJ45 służy do podłączenia zewnętrznego czytnika RFID obsługującego kontrolowane przejście.
18- J1
Za pomocą złącza ustawiamy tryb pracy przekaźnika w zależności od rodzaju elementu zabezpieczającego ( standardowy NC lub rewersyjny NO).
19- Listwa 5pin
- + Z - - złącza elementu zabezpieczającego,
- GND - złącze masy,
- Cz - złącze czujnika zamknięcia,
- Po - złącze przycisku otwarcia.
20- J_Cz
Złącze aktywacji czujnika zamknięcia. Aby aktywować działanie czujnika zamknięcia, należy po podłączeniu go do rejestratora zdjąć zworkę ze złącza J_Cz. Jeżeli nie wykorzystujemy w systemie czujnika zamknięcia wówczas zworka na złączu J_Cz powinna być założona.
i Podłączany do rejestratora skaner kodów kreskowych musi w swoich parametrach mieć ustawiony:
|
